基本技术信息:
  • 电子器件型号:ADL5502ACBZ
  • 原始制造厂商:AD(Analog Devices)
  • 技术标准参数:均值响应(真均方根)功率检波器
  • 产品应用分类:450 MHz 至 6000 MHz 波峰因数检波器
  • 点击此处下载ADL5502ACBZ的原厂技术规格手册Datasheet(PDF文件)
  • 现货供应,最快当日出货,满足您从研发到批量生产的所有大小批量采购需求!
  • 技术参数详解:

    ADL5502ACBZ-均值响应(真均方根)功率检波器,南皇电子长期提供ADI(Analog Devices)芯片ADL5502ACBZ的现货、订货,以最优价格服务于您,让您快速找到值得信赖的ADL5502ACBZ原装正品供应商。

    ADL5502ACBZ是一款均值响应(真均方根)功率检波器,内置包络检波器,可以精确地测量调制信号的波峰因数。它可以用于450 MHz至6 GHz的高频接收机和发射机信号链,包络带宽超过10 MHz。它仅需2.5 V至3.3 V单电源便可工作,功耗低于3 mA。输入为内部交流耦合,具有500 Ω标称输入阻抗。

    均方根输出为线性响应直流电压,900 MHz时的转换增益为1.8 V/V均方根值。转换增益为1.2 V/V的峰值包络输出可以切换到峰值保持模式,1 ms以上时间内的输出压降低于1%。

    ADL5502ACBZ易于使用,可以高度精确地确定复杂波形的均方根值和峰均比,它支持简单与复杂波形的波峰因数测量,特别适合测量高波峰因数(高峰值均方根比)信号,如W-CDMA、CDMA2000以及基于QPSK/QAM的OFDM波形等。峰值保持功能允许利用较低采样速率的ADC捕获包络中的短峰值。

    这款波峰因数检波器的工作温度范围为40°C至+85°C,提供8引脚、1.5 mm × 1.5 mm晶圆级芯片规模封装(WLCSP),采用高fT硅BiCMOS工艺制造。

    ADL5502ACBZ的应用:

    W-CDMA、CDMA2000和基于QPSK/QAM的OFDM波形

    以及其它复杂调制波形的功率与包络测量

    RF发射机或接收机功率与包络测量

    ADL5502ACBZ的优势和特点:

    真均方根响应检波器

    包络峰值保持输出

    出色的温度稳定性

    均方根检波精度:±0.25 dB(整个温度范围内)

    在整个温度范围内的包络检波精度:±0.25 dB;输入范围超过25 dB

    输入功率动态范围超过35 dB,包含波峰因素在内

    RF带宽:450 MHz至6 GHz

    包络带宽:10 MHz

    500 Ω输入阻抗

    单电源供电:2.5 V至3.3 V

    低功耗:3 mA(3 V电源)

    符合RoHS标准

    ADL5502ACBZ均从AD代理或经过认证的可靠渠道采购,长期充足现货,确保原装正品!

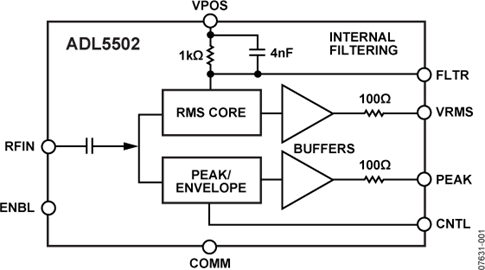

    内部电路典型图解:
    ADL5502ACBZ的内部电路图解
