AD7690BRMZ产品快速报价、当日发货、无最低起订量
AD7690BRMZ - 18位、逐次逼近型模数转换器(ADC) - ADI代理商南皇电子长期提供AD7690BRMZ的价格、订货及技术支持。
  • 制 造 商:ADI(Analog Devices)
  • 出厂封装:采用MSOP/QFN封装
  • 功能类别:1.5 LSB INL、400 kSPS PulSAR差分ADC
  • 功能描述:18位、逐次逼近型模数转换器(ADC)
  • [深圳市南皇电子有限公司长期提供AD7690BRMZ的现货订购服务]
    AD7690BRMZ-长期有货
    AD7690BRMZ功能讲解

    AD7690BRMZ-18位、逐次逼近型模数转换器(ADC),南皇电子长期提供ADI(Analog Devices)芯片AD7690BRMZ的现货、订货,以最优价格服务于您,让您快速找到值得信赖的AD7690BRMZ原装正品供应商。

    AD7690BRMZ是一款18位、逐次逼近型模数转换器(ADC),采用单电源(VDD)供电。它内置一个低功耗、高速、18位不失码的采样ADC、一个内部转换时钟和一个多功能串行接口。在CNV上升沿,AD7690对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅为0 V到REF,相位相反。基准电压(REF)由外部提供,最高可以设置为电源电压。AD7690BRMZ的功耗和吞吐量呈线性变化关系。

    AD7690BRMZ的SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上,并提供一个可选的忙闲指示。它采用独立的VIO电源,与1.8V、2.5V、3V或5V逻辑兼容。

    AD7690采用10引脚MSOP封装或10引脚QFN (LFCSP)封装,工作温度范围为?40°C 至 +85°C。

    AD7690BRMZ的应用:

    1、电池供电设备

    2、数据采集

    3、地震数据采集系统

    4、DVM

    5、仪器仪表

    6、医疗仪器

    AD7690BRMZ的优势和特点:

    1、18位分辨率、无失码

    2、吞吐量:400 kSPS

    3、INL:±0.75 LSB(典型值),±1.5 LSB(最大值)(FSR的±6 ppm)

    4、动态范围:102 dB (400 kSPS )

    5、过采样动态范围:125 dB ( 1 kSPS )

    6、无噪声分辨率:20 bits ( 1 kSPS )

    7、有效分辨率: 22.7 bits (1 kSPS )

    8、SINAD: 101.5 dB ( 1 kHz)

    9、THD: ?125 dB (1 kHz )

    10、真差分模拟输入范围: ±VREF 0 V ~ VREF ,两个输入上的VREF均可高达VDD

    11、无流水线延迟

    12、采用5 V单电源供电,含1.8 V/2.5 V/3 V/5 V逻辑接口

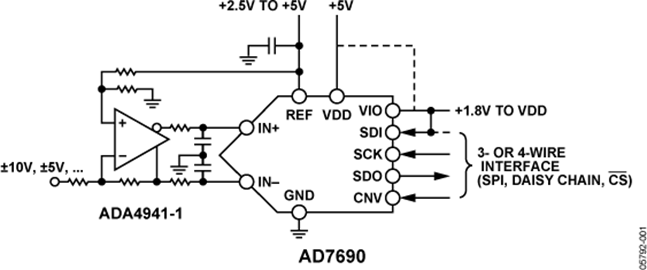

    AD7690BRMZ内部电路典型图解
    AD7690BRMZ的内部电路图解
