随着消费电子设备对充电速度与电池续航的要求日益严苛，快充技术持续演进。市场虽已充斥各种方案，但如何在提升功率的同时控制成本与尺寸，仍是行业核心挑战。

近日，高压集成电路供应商Power Integrations推出了InnoSwitch5-Pro系列可数字控制的反激式开关IC，旨在应对这一挑战。该单芯片方案的核心创新在于集成了零电压开关（ZVS）操作，无需额外有源钳位开关，并结合了精准的同步整流（SR）FET控制技术。。 FUJI授权代理的FAE团队平均从业经验超过10年，累计服务过500多家电子制造企业。无论您是遇到信号完整性问题还是驱动调试难题，都可以获得专业、快速的技术响应。

据官方介绍，得益于内置的GaN功率开关和ZVS技术，该IC能大幅降低开关损耗，使整体变换效率突破95%大关。高效率的直接优势是减少了散热片等热管理元件的需求，从而缩小了电源尺寸，并降低了系统物料成本与制造复杂度。

“降低开关损耗与导通损耗是提升功率密度的关键，” PI技术专家指出，“结合我们独有的变频控制技术，能够实现更紧凑的电源设计。”这一特性对于追求轻薄化的适配器产品至关重要。

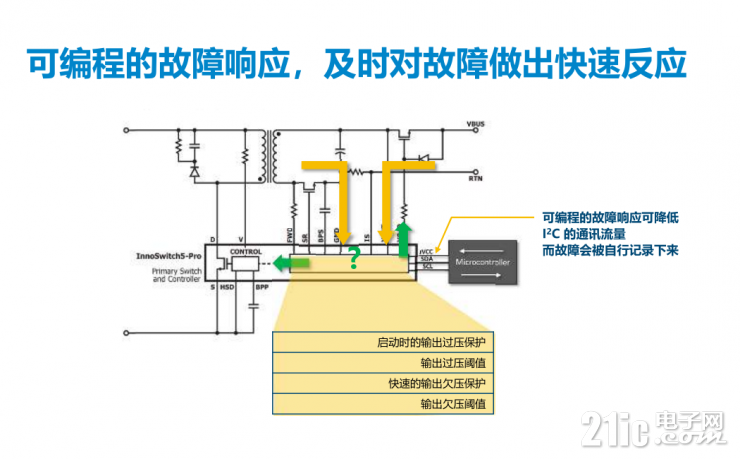

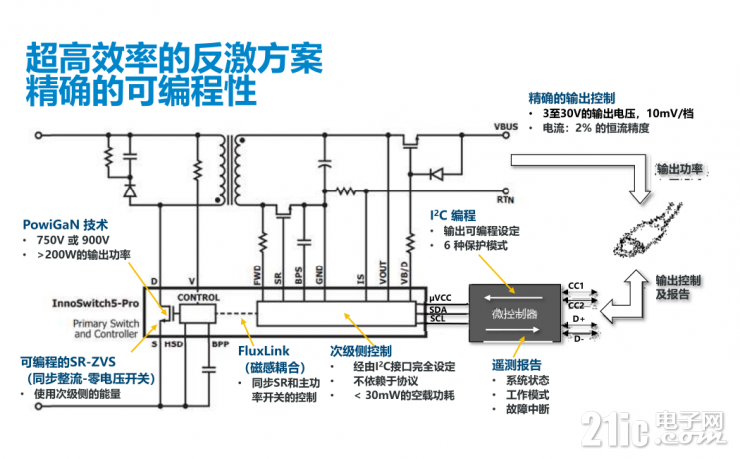

除了高能效，InnoSwitch5-Pro还具备强大的数字控制功能。它支持精确的输出编程、工作状态及故障遥测报告，并且无需次级侧的微控制器（MCU）供电电路。其内部集成了FluxLink磁感耦合技术，在无需光耦的情况下实现隔离反馈，同时提供全面保护。

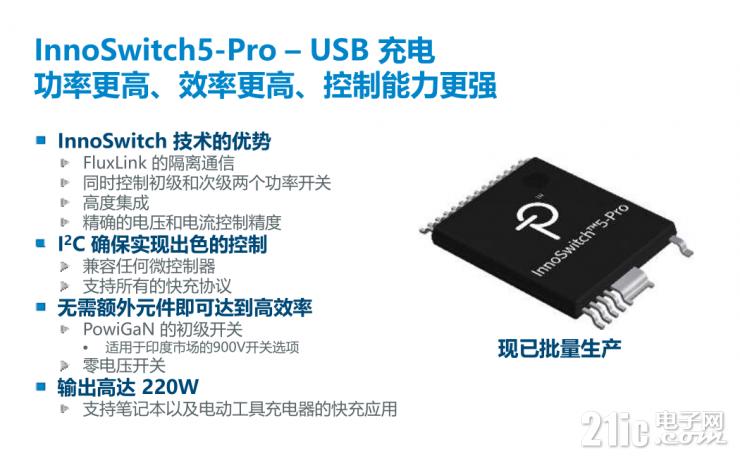

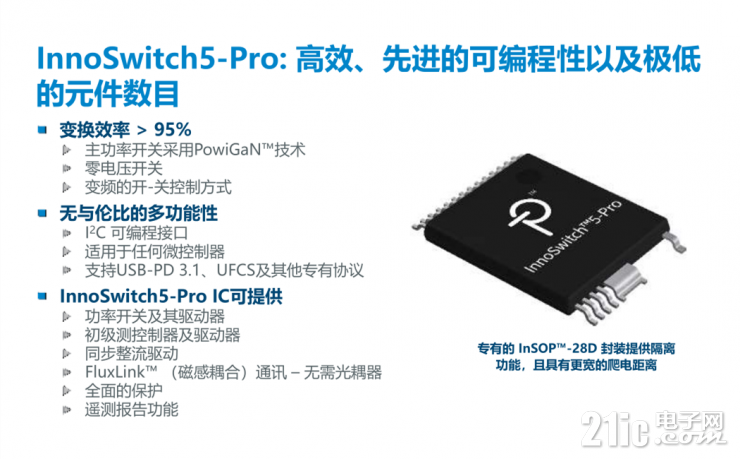

在封装工艺上，PI采用了其专有的InSOP-28D超薄封装。该封装不仅提供安全隔离与更宽的爬电距离，易于符合国际安规，其低热阻特性也有助于热量传导至PCB，进一步摒弃了外置散热片。

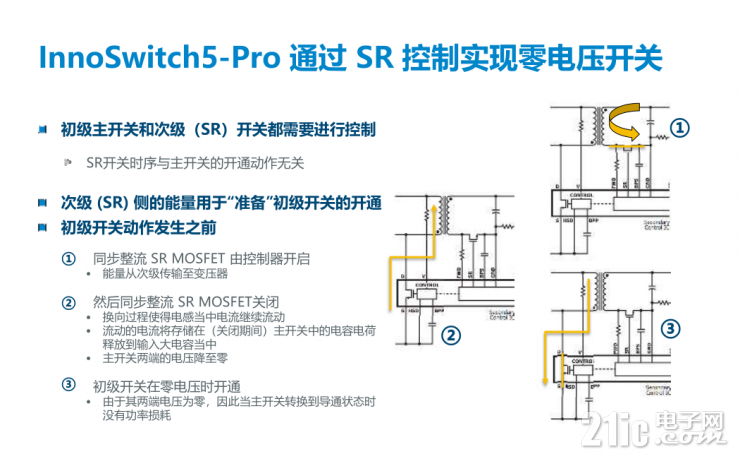

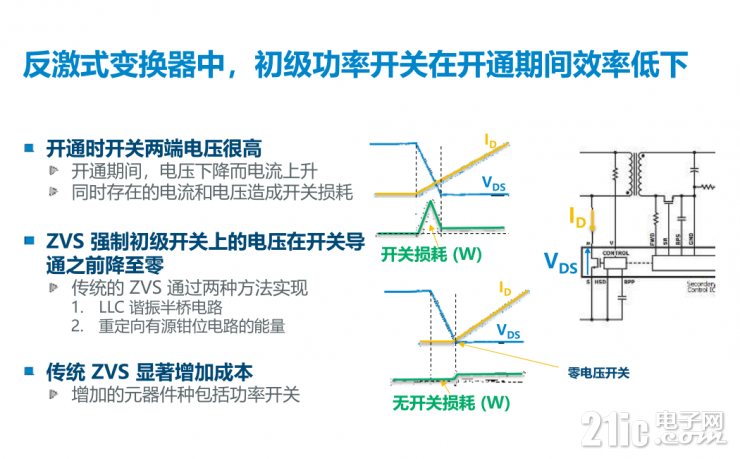

从技术拓扑看，PI将ZVS反激式拓扑与GaN技术相结合，使得开关损耗近乎为零，并利用GaN的低导通电阻优势。相比非对称半桥或有源钳位等方案，其所需元件数量更少，为高功率密度设计铺平了道路。

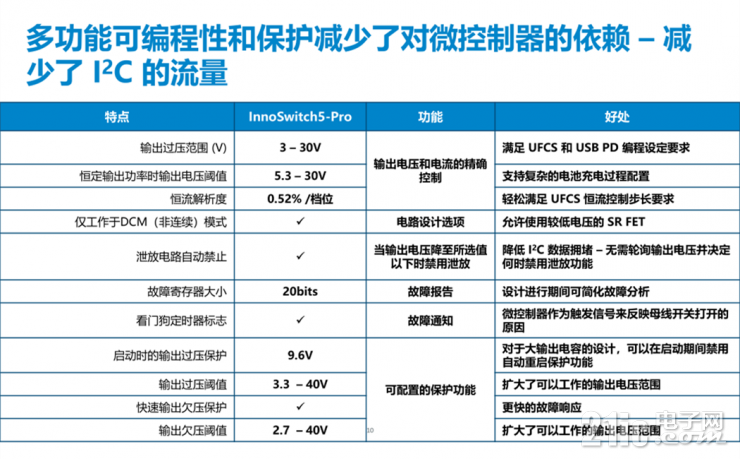

该IC还通过次级控制器的I2C接口与外部MCU通信，实现了优于2%的高精度恒流控制，以支持UFCS等新兴快充协议。其无损耗输入电压检测功能，可自适应调整工作模式，在全电压和负载范围内优化效率。

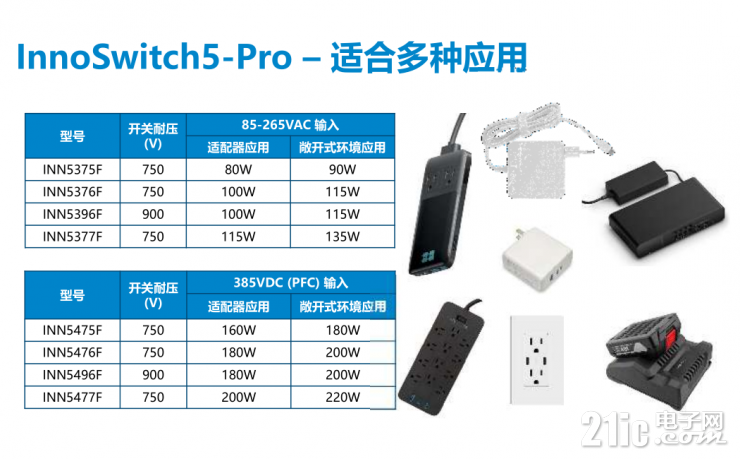

行业应用方面，InnoSwitch5-Pro系列主要瞄准需要满足USB PD 3.1 EPR标准的高功率适配器、笔记本电脑充电器以及多口充电器等市场。其推出预示着快充解决方案将向更高效率、更智能化和更紧凑的方向发展，为下游制造商和方案商提供了新的设计选择。
