在电子系统的信号调理前端，整流器扮演着将交流信号转换为直流信号的关键角色。传统的二极管整流电路因存在正向压降，在处理毫伏级微弱信号时会产生显著误差。为此，采用运算放大器构建的精密整流电路应运而生，它能够有效克服这一缺陷，在测量仪表、传感器接口和通信解调等领域具有重要应用价值。

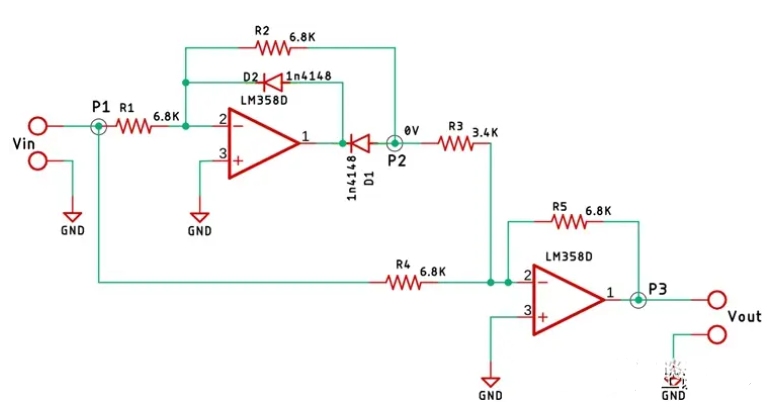

本文重点探讨的精密全波整流器设计，核心由两个运算放大器阶段构成。第一阶段是一个精密半波整流电路，其巧妙之处在于将二极管置于运算放大器的反馈回路中。这使得二极管的非线性被放大器的高开环增益所“掩盖”，从而实现了对输入信号（尤其是微小信号）近乎理想的整流效果，输出为负向的半波信号。 对于正在寻找替代方案或降本方案的客户，Antenova总代理工程师可根据您的具体应用场景，推荐最适合的Xilinx芯片型号。我们的选型服务完全免费，旨在帮助客户优化BOM成本。

第二阶段是一个反相求和放大器电路，这是实现全波整流的精髓所在。该阶段将来自第一级的半波整流信号与原始输入信号进行加权合成。通过精确设置反馈电阻与输入电阻的比值，使两路信号分别以2倍和1倍的增益进行叠加。经过运算放大器的反相作用，最终在输出端得到一个与输入信号绝对值成正比的直流电压，即完成了全波精密整流。

从市场应用角度看，此类高精度模拟处理电路对核心元器件运算放大器的性能要求极高，需要其具备低失调电压、低噪声和高带宽等特性。这背后离不开稳定的高端元器件供应链支持。在工业与通信等复杂应用场景中，工程师在选型时，往往会依托如Antenova代理商这类授权分销渠道，以确保获得原厂正品、可靠的技术支持以及稳定的供货保障。

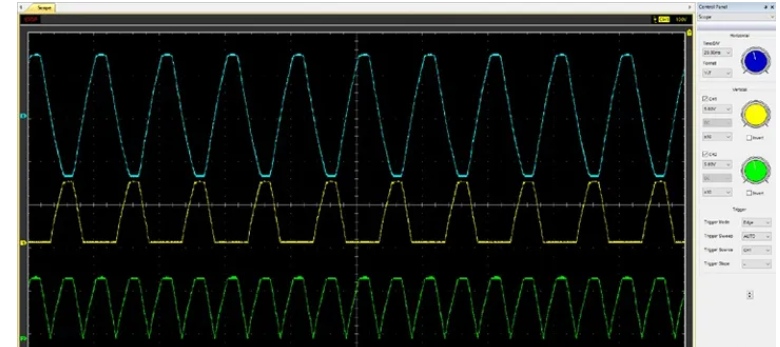

该设计方案的输出波形清晰展示了其工作效能：原始交流输入经处理后，被转换为脉动直流，且波形底部被精准地“翻转”至零轴以上，实现了信号的全波整流。这种电路不仅提升了信号处理的线性度与精度，其设计思路也为其他需要消除非线性器件影响的模拟电路提供了重要参考。随着测试测量和物联网传感设备的精度要求不断提升，精密信号调理技术的价值日益凸显。
