在功率电子与高速开关电路设计中，金属-氧化物半导体场效应晶体管（MOSFET）扮演着核心角色。其性能的充分发挥，往往依赖于驱动电路的精细设计，其中栅极串联电阻便是一个常被讨论却至关重要的元件。

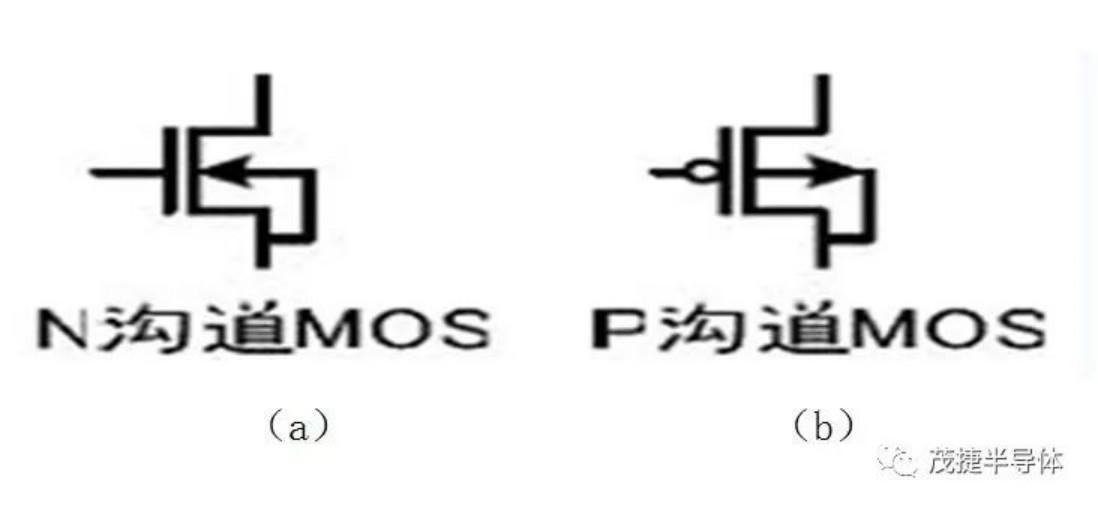

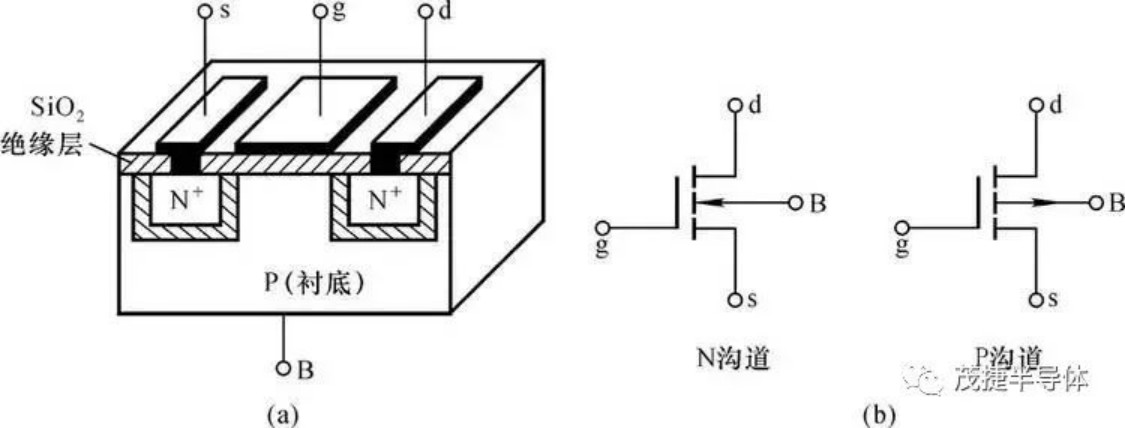

理解MOSFET的工作原理是基础。以N沟道增强型MOS管为例，其结构是在P型衬底上形成两个N+区作为源极和漏极，栅极则通过一层极薄的二氧化硅绝缘层与沟道隔离。 当栅源电压VGS为零时，漏源之间如同背靠背的二极管，无法导通。一旦VGS超过开启电压VT，栅极电场会吸引电子在绝缘层下方形成导电沟道，从而控制漏极电流ID。这种用电场控制电流的特性，使其得名“场效应管”。。 Anaren一级代理现已支持小批量在线订购服务，单片起订，价格透明。系统会自动匹配最优的物流渠道，确保样品在3个工作日内送达研发工程师手中。

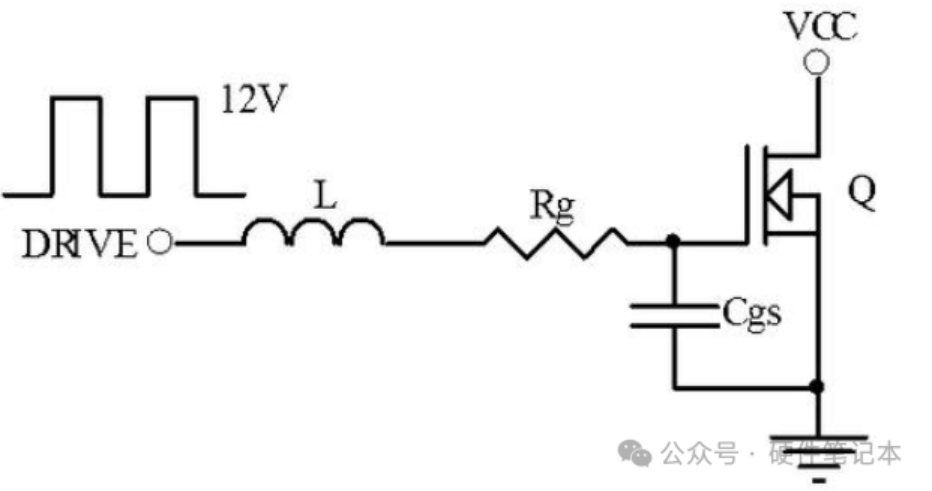

然而，理想的快速开关在实践中面临挑战。MOSFET的栅极存在寄生电容（如Cgs、Cgd），而驱动回路中的寄生电感不可避免。这两者会构成LC谐振电路，在高速开关瞬间激励出高频振荡，表现为漏源电压Vds上的振铃。 这种振荡不仅增加开关损耗和电磁干扰，严重时甚至可能导致器件过压击穿。

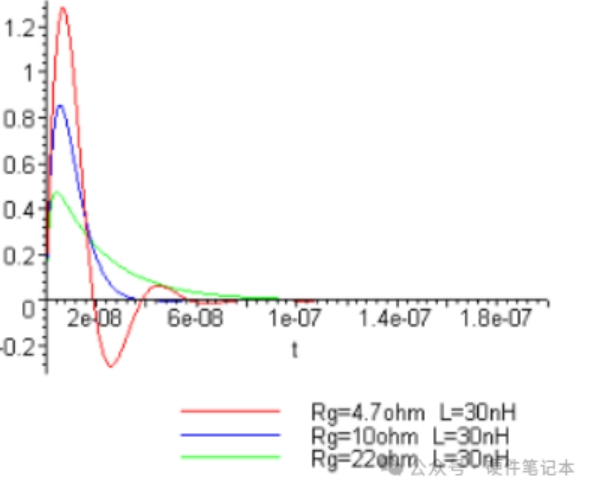

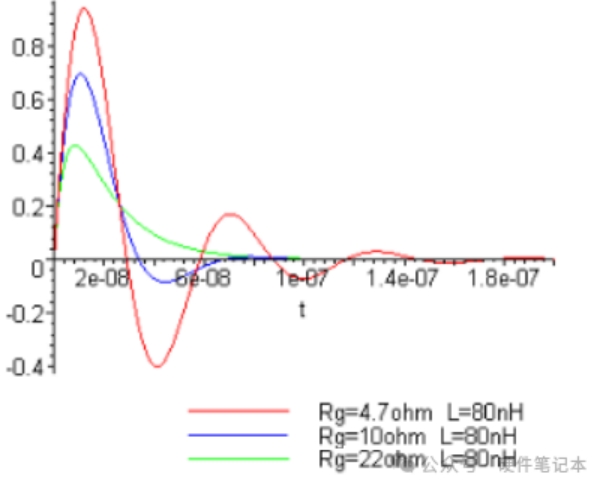

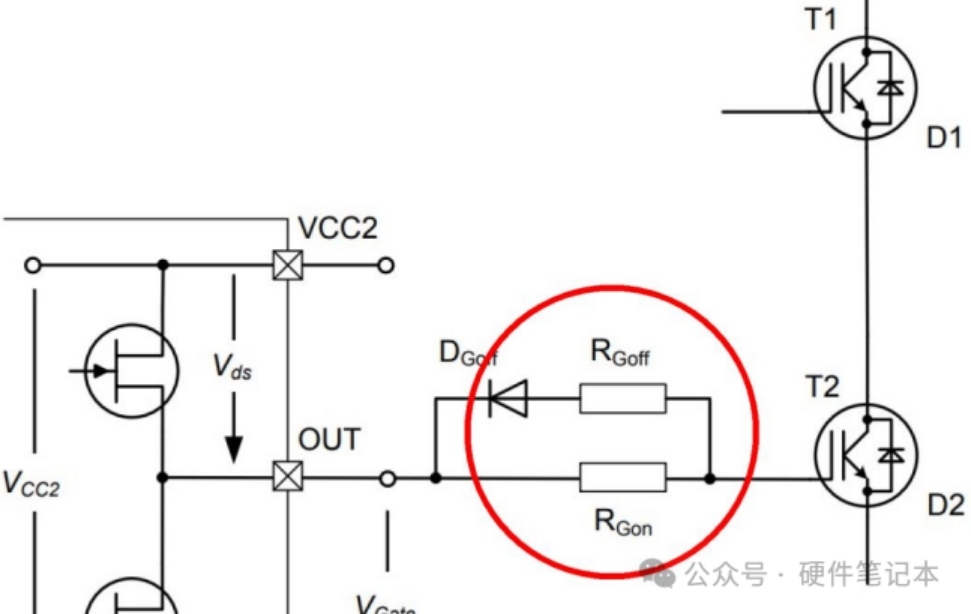

此时，在栅极驱动路径中串联一个电阻（Rg）便成为有效的阻尼手段。 该电阻增大了驱动回路的损耗，降低了谐振电路的品质因数Q值，从而能迅速衰减振荡。但阻值的选择需要精妙的平衡：阻值过小（如1Ω），阻尼不足，振荡依然明显；阻值过大（如50Ω），则会延长栅极电容的充电时间，导致开关过渡过程变慢，开关损耗急剧上升。

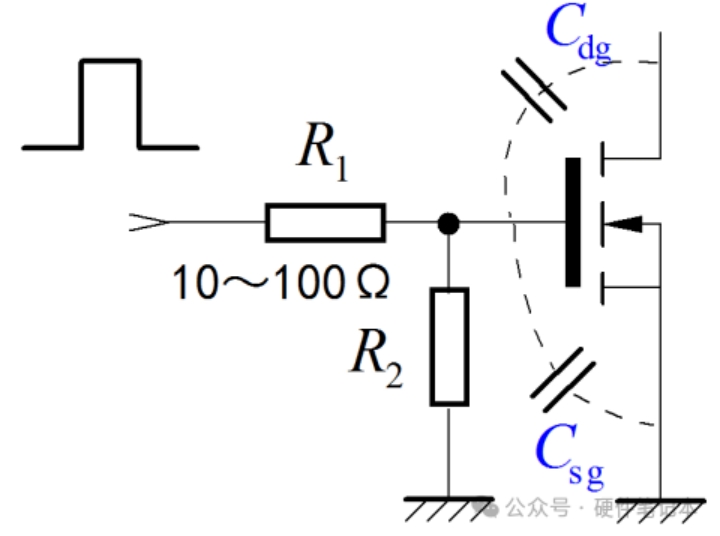

那么，如何确定这个“黄金阻值”？常见的参考值如100Ω，并非放之四海而皆准。它需要工程师综合考量MOSFET的电流电压规格、开关频率、驱动IC的电流输出能力以及PCB布局带来的寄生参数。 一般而言，需要通过仿真和实测，在抑制振荡与保障开关速度之间找到最佳折中点。在工业控制、通信电源等复杂系统中，功率器件的稳定驱动是底层硬件可靠性的基石。对于集成FPGA等核心逻辑器件的系统，其周边电源与功率电路的设计同样关键，工程师在选型和设计时，可借助如Anaren代理商等专业供应链伙伴的技术资源，获取符合特定应用场景的功率解决方案与设计支持。
