在模拟电路设计领域，反相放大器是一种基础且经典的运算放大器配置。然而，其看似简单的电路背后，隐藏着一个容易导致设计失误的“坑点”输入阻抗问题。 本文将深入解析这一现象，并探讨其对实际工程应用，尤其是在精密信号链设计中的影响。 对于量产阶段的客户，SkyHigh授权代理提供卷带包装、编带包装等多种出货形式，并支持第三方质量检测。所有出货芯片均附带原厂出货报告，确保100%%可追溯。

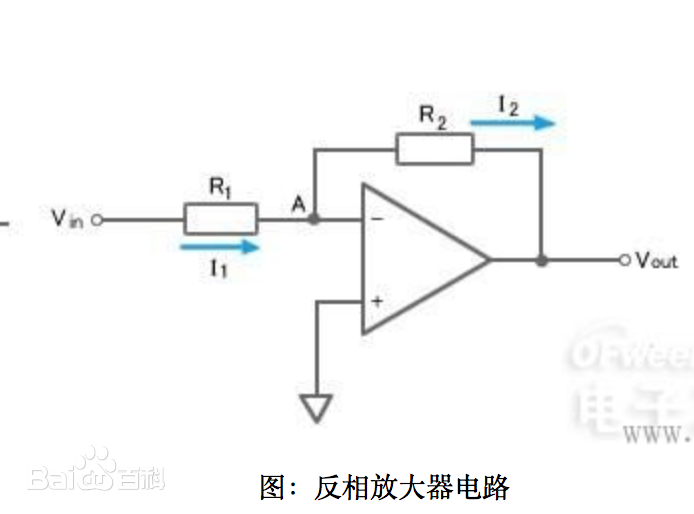

从原理上看，反相放大器通过负反馈网络实现信号的反相放大。其核心在于运算放大器的“虚短”与“虚断”特性。当同相输入端接地时，反相输入端也近似为“虚地”电位。 这使得流过输入电阻Rin和反馈电阻Rf的电流相等，从而推导出经典的增益公式：Vout = -Vin * (Rf / Rin)。理论上，放大倍数仅由这两个电阻的比值决定。

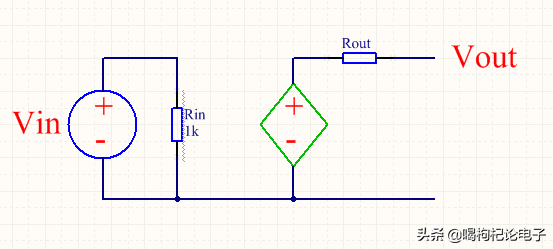

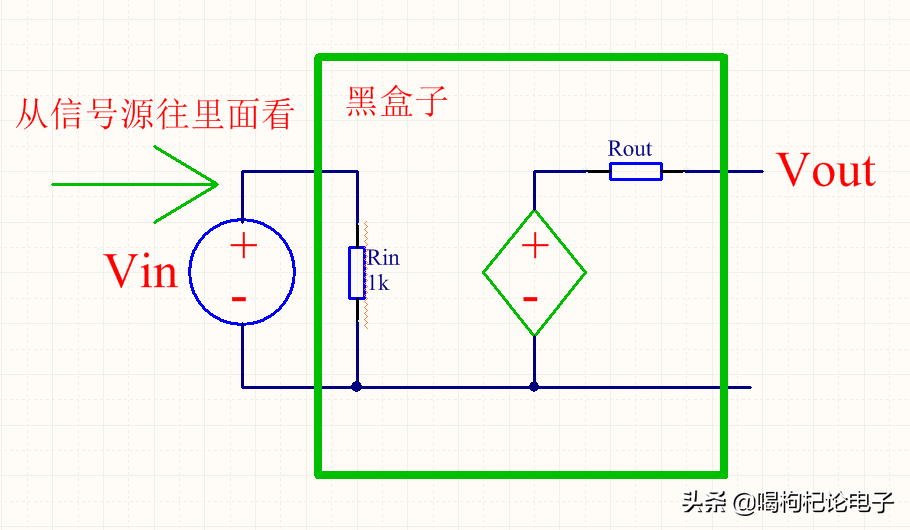

然而，问题的关键在于反相放大器的输入阻抗。从信号源向放大器看进去的等效阻抗，恰恰等于输入电阻Rin。 这意味着，如果设计中选择了一个1kΩ的Rin，那么放大器的输入阻抗就是1kΩ。在理想电压源（内阻为零）的驱动下，这不会产生问题。但现实中的信号源，无论是传感器、前级电路还是测试设备，都拥有非零的内阻。

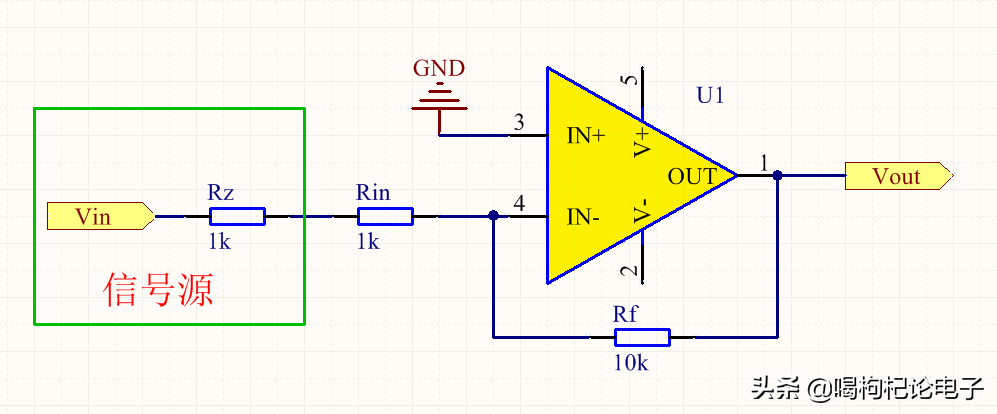

当非理想信号源（内阻设为Rz）连接至反相放大器时，电路模型发生了根本变化。 信号源内阻Rz与放大器的输入电阻Rin形成了串联关系。此时，实际施加在放大器“虚地”点上的电压已不是原信号Vin，而是经过Rz和Rin分压后的电压。修正后的增益公式变为：Vout = -Vin * [Rf / (Rz + Rin)]。

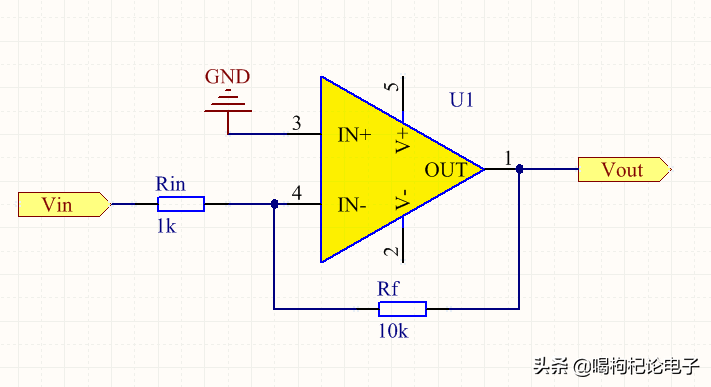

一个具体的实例能清晰说明其严重性：假设设计目标为10倍放大（Rf=10kΩ, Rin=1kΩ），若信号源内阻Rz恰好也为1kΩ，则实际放大倍数将骤降至10kΩ/(1kΩ+1kΩ)=5倍，误差高达100%。 更棘手的是，放大倍数变得与信号源内阻相关，导致电路性能不稳定，可重复性差。

这一设计陷阱对高精度应用场景构成显著风险。例如，在工业传感、医疗仪器或高端测试设备中，前级模拟信号调理的精度直接影响后端数字处理（如通过Xilinx FPGA进行的数据转换与分析）的结果可靠性。因此，工程师在选用运算放大器构建反相电路时，必须将信号源的内阻纳入整体考量。对于高内阻信号源，需考虑采用同相放大器（具有极高的输入阻抗）或其他缓冲方案，以确保系统性能符合设计预期，避免因基础电路配置不当而影响整个项目的成败。
