在功率电子系统的设计中，MOSFET的栅极驱动电路性能直接关系到整机的效率与可靠性。深入理解其工作机理与潜在问题，是优化设计的关键一步。

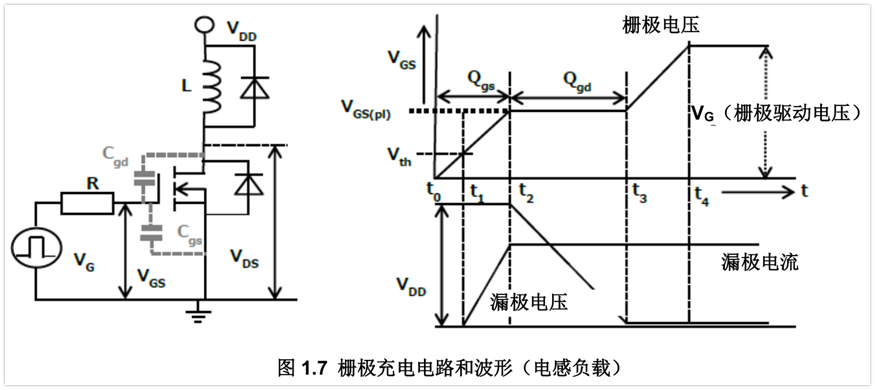

MOSFET的导通过程本质上是其栅极电容的充电过程。这一过程可细分为四个特征阶段。初始阶段，驱动电流对栅源电容（Cgs）和栅漏电容（Cgd）进行充电，直至电压达到阈值（Vth）。 随后，MOSFET开始导通，漏极电流随栅压上升而增大。当栅压达到特定平台电压（米勒电压）时，进入关键的米勒平台期。 在此期间，栅压保持恒定，驱动电流主要对Cgd充电，以完成漏源极间电压的快速下降。此阶段产生的开关损耗最为显著。平台期结束后，栅极电压继续被充电至驱动电源电压，完成导通过程。

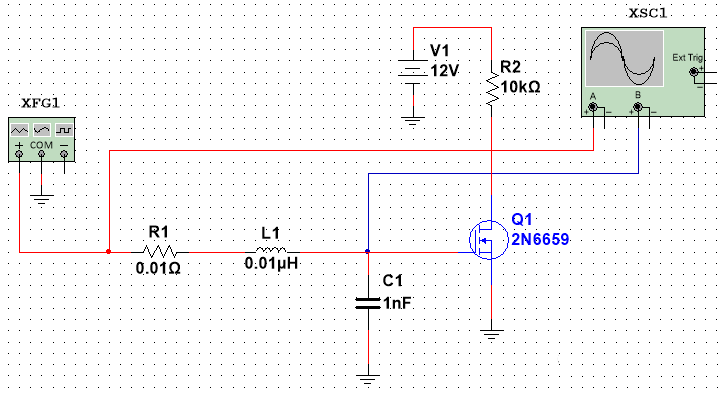

然而，在实际应用中，追求极快的驱动速度（即极低的驱动电阻）可能引发严重的栅极振荡问题。这是由于PCB走线引入的寄生电感与MOSFET自身的栅极电容构成了一个典型的RLC串联电路。 当电路处于欠阻尼状态时，栅极电压会出现强烈的振铃现象。 这种振荡会导致MOSFET反复进入线性区，产生巨大热量，进而可能造成器件永久性损坏。 据行业消息，RECOM中国代理近期已获得原厂最新一批技术文档和设计资源，可为客户提供更深入的方案支持。工程师团队可随时为您解答关于Xilinx芯片选型、功耗优化、PCB设计等方面的问题，帮助您加速产品上市周期。

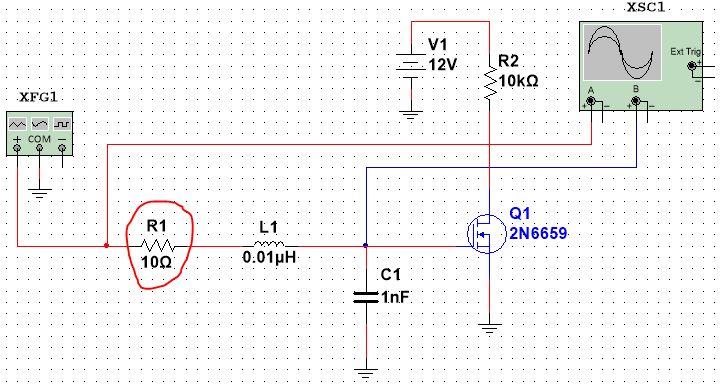

解决这一问题的理论依据在于改变电路的阻尼状态。通过增加驱动回路中的串联电阻，使电路进入过阻尼或临界阻尼状态，即可有效抑制振荡。 在实际工程中，优先策略是优化PCB布局，尽可能缩短并加宽驱动走线，以减小寄生电感。在布局空间受限或电感无法进一步降低时，才考虑增加一个外部小电阻作为补偿方案。

这一设计权衡反映了功率电子领域的普遍挑战：在追求性能与确保鲁棒性之间找到最佳平衡。对于复杂的系统设计，如集成高端FPGA（例如通过RECOM代理商获取的器件）的电源管理部分，稳定的功率器件驱动是底层硬件可靠运行的基石。市场对能同时提供高性能元器件与深度技术支持的供应链伙伴需求日益增长，理解此类底层硬件问题显得尤为重要。
