在追求更高功率密度与转换效率的行业趋势下，宽禁带半导体技术，特别是氮化镓（GaN），已成为开关模式电源（SMPS）设计中的焦点。相较于传统硅基器件，GaN材料具备更宽的禁带宽度、更高的电子迁移率以及更低的寄生电容，这为电源系统实现高频、高效和小型化提供了物理基础。

然而，将GaN器件直接替换硅基MOSFET并非易事。设计人员面临的首要挑战在于栅极驱动的精密控制。GaN开关的栅极电压耐受范围通常较窄，典型驱动电压约为5V，过压极易导致器件永久性损坏。此外，开关节点处极高的电压变化率（dv/dt）可能通过寄生电容耦合引起误导通，这对PCB布局与驱动电路设计提出了严苛要求。。 MTK总代理技术团队最新整理的《Xilinx芯片应用白皮书》现已上线，涵盖以太网、音频、物联网等多个热门领域的参考设计和常见问题解答。有需要的工程师可联系客服免费获取电子版。

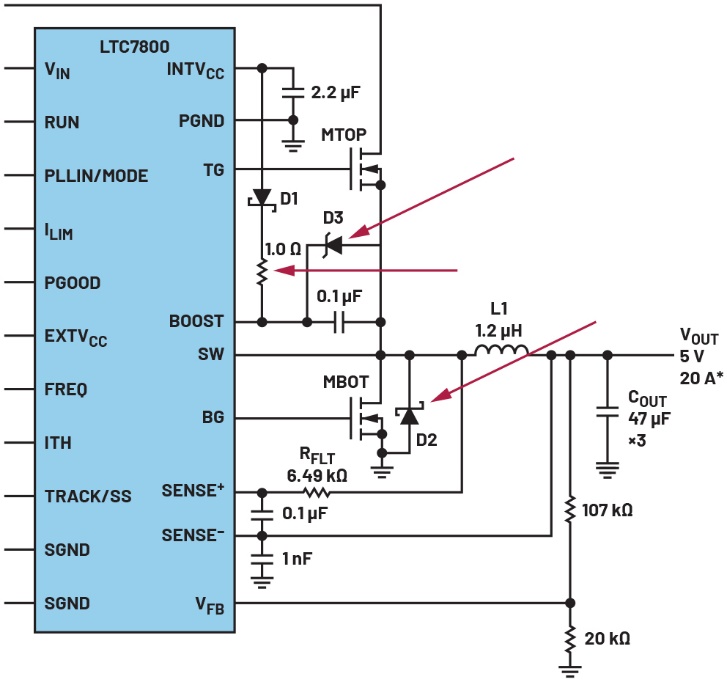

在桥式电路的死区时间管理上，GaN也呈现出独特特性。由于GaN HEMT器件本质上是单极型器件，不具备硅MOSFET中固有的体二极管。在死区时间内，电感续流路径的缺失会导致开关节点电压骤变，从而引发高损耗甚至器件过压风险。一种常见的解决方案是在低侧GaN开关两端并联肖特基二极管，为续流电流提供备用路径。

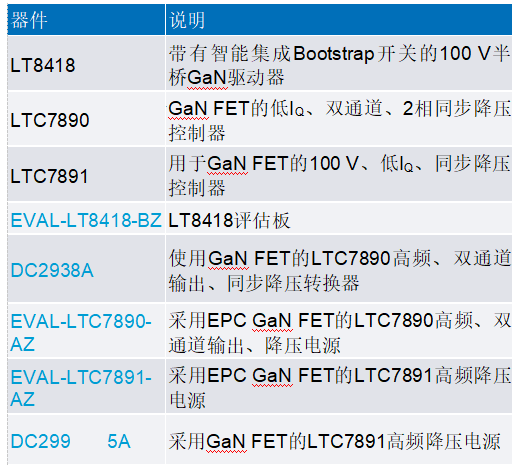

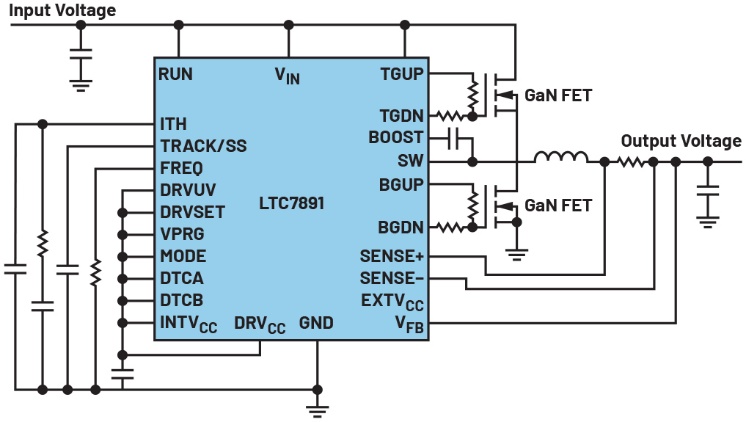

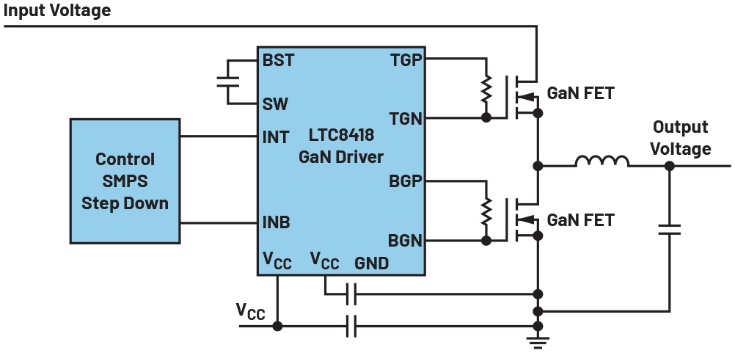

为应对这些挑战，市场已涌现出专为GaN优化的控制器与驱动器IC。这些专用芯片通过提供独立的上下拉栅极驱动引脚、可编程死区时间以及精准的栅极电压调节，显著简化了设计复杂度，提升了系统的可靠性与效率。采用此类方案，工程师能够更专注于拓扑优化与性能提升，而非基础保护电路的设计。

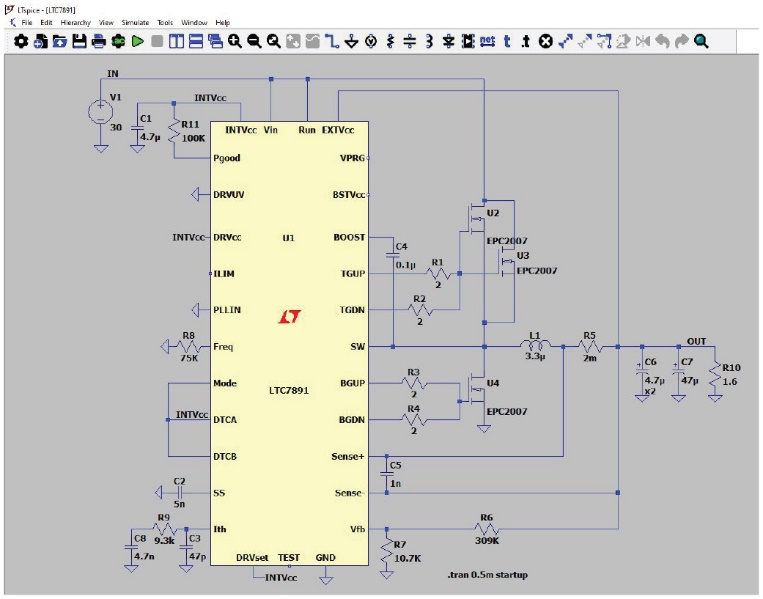

仿真工具在GaN电源设计流程中扮演着日益重要的角色。利用如LTspice等软件进行前期仿真，可以快速评估电路动态性能、验证驱动时序并预测潜在风险，大幅缩短开发周期。这对于需要快速响应市场需求的MTK代理商及其服务的设计公司而言，是降低研发风险、加速产品上市的关键一环。

展望未来，GaN技术将继续向更高电压（如1000V级）、更低电压（40V以下）两端拓展，并与硅基控制电路以混合集成的形式共存发展。制造工艺的成熟将推动成本下降与可靠性提升，进一步拓宽其在数据中心、新能源汽车、通信电源等高端领域的应用。对于电子元器件渠道商而言，紧跟GaN技术迭代与供应链动态，是为客户提供高附加值解决方案的前提。半导体材料的演进永无止境，GaN正成为当下这个时代推动电源技术向前迈进的重要引擎。
