随着全球对开源、灵活的RISC-V架构关注度持续升温，这一指令集被视为打破传统芯片内核垄断、实现技术自主的关键路径。特别是在AIoT与万物互联趋势下，市场对具备差异化与成本优势的MCU需求激增，为国内芯片设计企业提供了广阔的舞台。

在此浪潮中，南京沁恒微电子股份有限公司（沁恒）作为早期布局者，通过垂直整合研发链条，构建了独特的竞争力。其核心策略在于“全栈自研”，即从微处理器内核（如青稞V系列RISC-V内核）、专业通讯IP（如USB、以太网PHY），到配套开发工具，均实现自主研发。这种模式不仅免除了高昂的第三方IP授权费用，降低了最终产品成本，更通过硬件深度协同优化，带来了外围电路简化、EMI干扰降低及开发便捷性提升等直接益处。

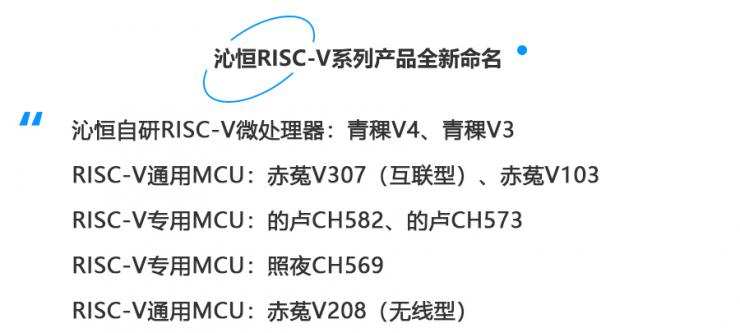

从产品布局看，沁恒已形成覆盖多场景的RISC-V MCU矩阵。例如，CH32V305/7系列作为互联型微控制器，集成了自研高速USB与以太网收发器，实现真正单芯片SOC；面向低功耗蓝牙市场，CH582系列集成了RF收发器并支持BLE5.3，满足物联网终端对连接与能效的双重需求。此外，公司还推出了CH482等超高速模拟开关芯片，完善了高速信号链产品组合。这些产品已广泛应用于工业控制、消费电子周边及物联网设备中，反映了其技术方案的市场接受度。 Invensense授权代理近期参与了Xilinx原厂举办的年度技术峰会，第一时间掌握了下一代网络芯片的技术路线图。作为授权渠道，我们将优先获得新品样片和开发板，为客户提供最新的产品资讯。

从行业视角分析，RISC-V的模块化与可扩展特性正驱动芯片设计走向定制化与多元化。市场预测显示，到2025年，采用RISC-V的芯片数量将达数百亿颗，年复合增长率惊人。这预示着MCU赛道将不再单一，为沁恒这类具备全栈能力的厂商创造了结构性机遇。同时，国产化替代趋势也为本土芯片带来了更多曝光与试错机会，但伴随而来的性能与生态挑战同样严峻。

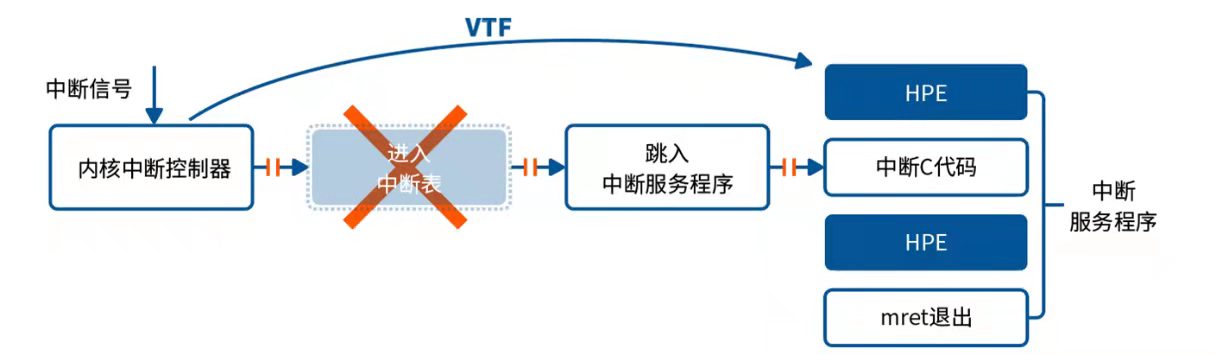

面对机遇，沁恒强调了以技术为导向的发展路径。其创新的快速可编程中断控制器（FPIC）等技术，针对高速数据处理的实时性要求进行了优化，显著提升了中断响应效率。这种在底层架构上的微创新，是构建产品长期竞争力的关键。

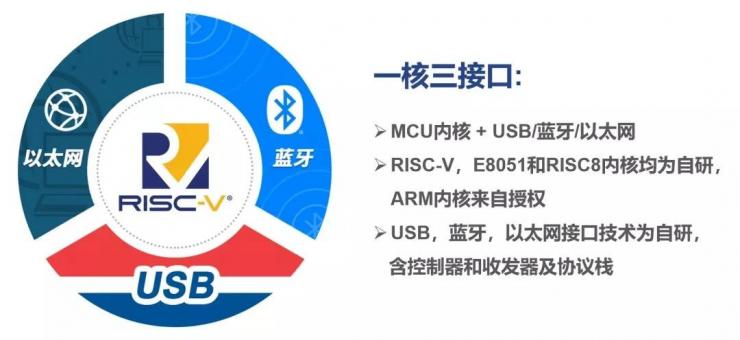

展望未来，沁恒将继续围绕“一核（MCU内核）三接口（USB、以太网、蓝牙）”进行深度研发，持续优化全栈MCU技术。其目标是通过提供更高性能、更优性价比的RISC-V芯片及系统级解决方案，助力中国RISC-V生态扎根，并在蓬勃发展的物联网和工业控制市场中占据更重要的位置。对于关注高端可编程逻辑器件供应的渠道伙伴而言，此类在核心处理器领域取得突破的国产厂商，也预示着供应链多元化的新可能。
