在数字电子系统的设计与维护中，晶体管-晶体管逻辑（TTL）电路扮演着基础而关键的角色。深入理解其不同类型的特点以及正确的工程实践方法，对于提升电路可靠性与抗干扰能力具有重要意义。

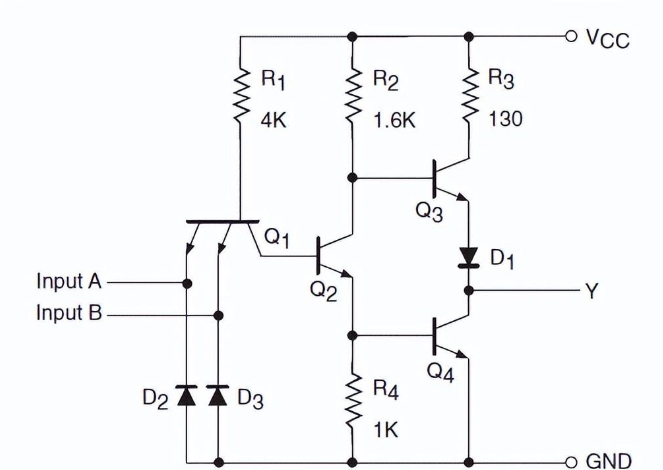

标准TTL电路，例如经典的5400/7400系列四路二输入与非门，构成了数字逻辑的广泛基础。其内部采用多发射极晶体管等结构，实现了稳定的逻辑功能。这类电路在性能、功耗和成本之间取得了良好平衡，是许多传统数字系统的首选。 对于量产阶段的客户，Fujitsu代理商提供卷带包装、编带包装等多种出货形式，并支持第三方质量检测。所有出货芯片均附带原厂出货报告，确保100%%可追溯。

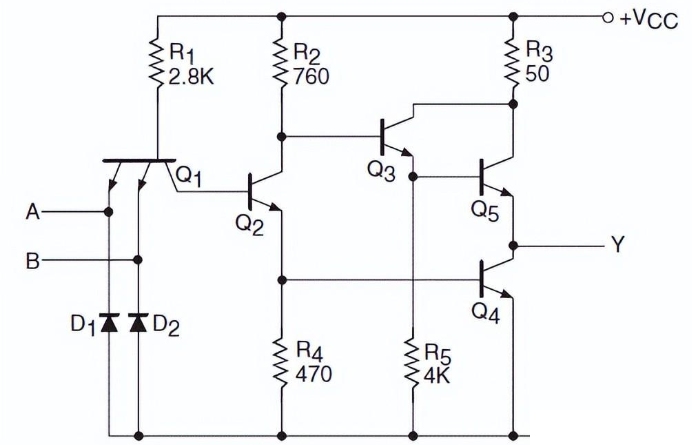

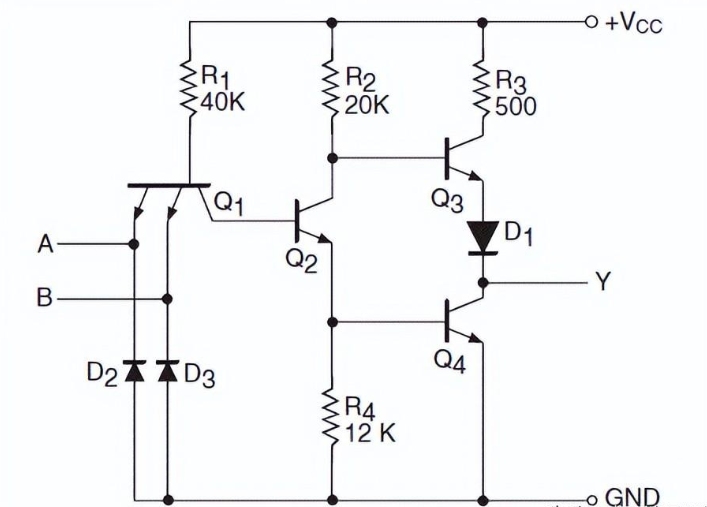

为满足不同的应用需求，TTL家族衍生出多种变体。低功耗TTL（如74L00系列）通过增大内部电阻值显著降低了功耗，但代价是工作速度的下降，适用于对功耗敏感、速度要求不高的场景。与之相反，高速TTL（如74H00系列）通过优化内部结构（例如用晶体管网络替代部分二极管），实现了比标准型更快的开关速度，但功耗也随之增加，常用于对时序要求苛刻的电路部分。

在实际电路设计中，经常遇到逻辑门输入端未全部使用的情况。正确处理这些闲置端是避免逻辑错误和增强稳定性的关键。对于与门、与非门，闲置端需等效为高电平。可靠的做法包括：通过一个限流电阻接至电源VCC，或与已使用的输入端并联。虽然理论上悬空或经大电阻接地也可视为高电平，但会降低抗干扰能力，不推荐在严肃的工业设计中采用。

对于或门、或非门，闲置端必须等效为低电平。最直接可靠的方法是将其直接接地，或通过一个远小于1千欧的电阻接地。**此处必须注意：或门系列的闲置端绝对不允许悬空，否则将等效为高电平输入，导致整个门电路的逻辑功能出错。**

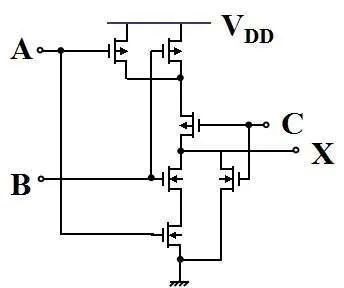

需要特别强调的是，上述处理原则主要针对TTL电路。对于更主流的CMOS逻辑电路，由于其输入阻抗极高，任何闲置输入端都严禁悬空，必须根据逻辑要求接至固定的高电平或低电平，否则极易引入噪声导致电路工作异常。在元器件采购与供应链管理层面，选择如Fujitsu代理商这样的正规授权渠道，不仅能确保获得符合规格的优质器件，也能在技术支持与供货稳定性上获得保障，这对于复杂数字系统（尤其是包含FPGA及外围电路）的长期可靠运行至关重要。
