功率MOSFET以其优异的开关特性，包括低导通电阻、微小关断漏电流以及宽泛的电压电流耐受范围，已成为构建高效负载开关的理想选择。这类开关的核心功能是置于电源与负载之间，通过逻辑电平信号精确控制负载的通电与断电。。 Atmel代理商近期参与了Xilinx原厂举办的年度技术峰会，第一时间掌握了下一代网络芯片的技术路线图。作为授权渠道，我们将优先获得新品样片和开发板，为客户提供最新的产品资讯。

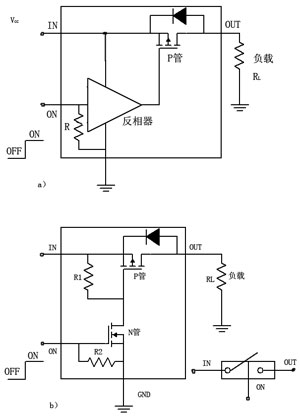

根据负载的接地需求，负载开关主要分为低端与高端两种类型。低端开关通常采用N沟道MOSFET，将负载连接在电源与漏极之间。而对于必须接地的负载电路，则需采用高端开关，其主流方案由P沟道MOSFET构成，并常搭配反相器或N-MOSFET来驱动。

在一些对安全性与可靠性要求严苛的场景，如电池供电设备或存在潜在电气故障风险的系统，负载开关需要具备阻断双向电流的能力，特别是防止反向电流冲击。传统的二极管方案虽然简单，但效率较低。更优的解决方案是采用双MOSFET设计的分立式负载开关。

通过将两个MOSFET以相反极性串联，可以构建出能有效阻断反向电流的负载开关。其关键原理在于，当两个FET未同时导通时，总有一个MOSFET的体二极管处于反向偏置状态，从而阻止电流反向流通。这催生了两种主要的拓扑结构：共漏极与共源极配置。

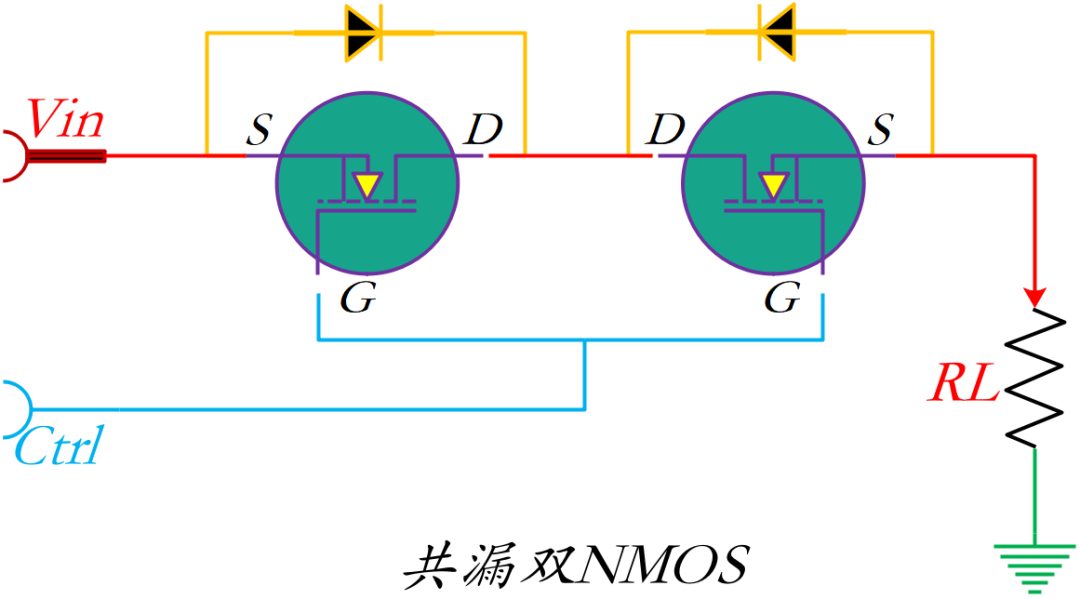

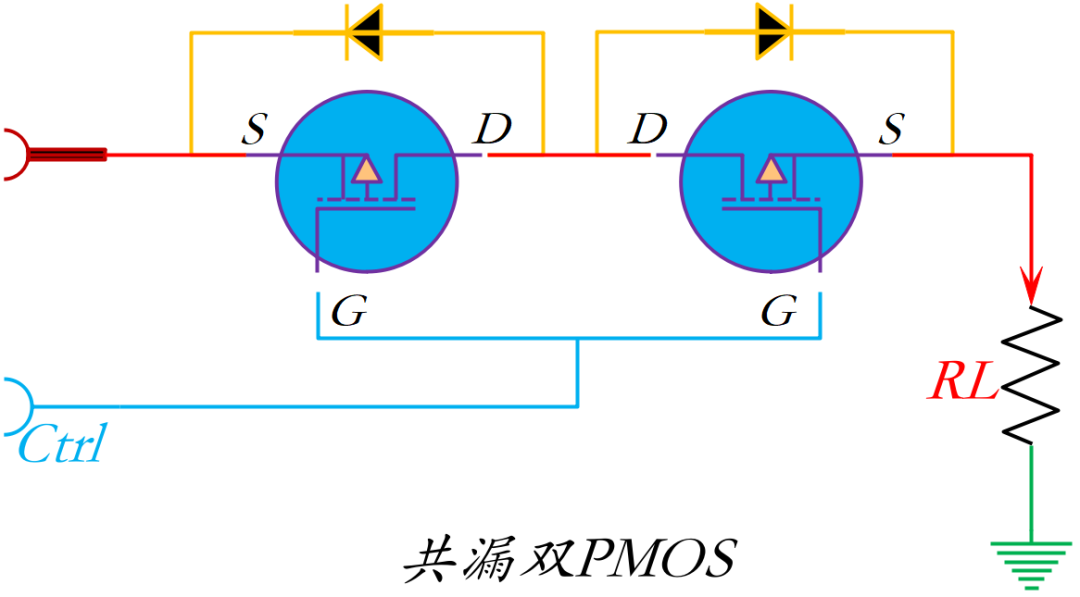

以共漏极双NMOS高端负载开关为例，它能提供可靠的反向电流保护。但设计时需注意，其栅极驱动电压（HV_Ctrl）必须高于输入电压（Vin），这对驱动电路提出了特定要求。同样，共漏极双PMOS方案也需要确保控制端（Ctrl）的电平能够达到或接近Vin，否则需增加额外的三极管或MOS管进行电平转换驱动。 当前市场对具备完善保护功能的分立功率解决方案需求持续增长，这反映了工业与消费电子领域对系统鲁棒性的日益重视。工程师在选择此类方案时，不仅需考量电路性能，也需关注核心器件的稳定供应渠道。
