在现代化的电力供应与电子设备设计中，电源的效能与稳定性是系统可靠运行的基石。补偿电源技术，作为提升整体能效的关键手段，正受到从工业电网到消费电子领域的广泛关注。

补偿电源的核心在于对无功功率进行管理。在电力系统中，大量感性负载会导致电流相位滞后于电压，从而产生无功功率，降低功率因数。 通过引入电容进行补偿，可以有效中和这种滞后效应，其直接益处体现在多个方面：提升电网电压稳定性、降低线路传输损耗、减轻设备负荷以延长使用寿命，并帮助用户规避因功率因数过低而产生的额外费用。其中，静止无功补偿装置（SVC）作为一种成熟方案，通过动态调节电抗与电容，能在滤除谐波的同时维持高功率因数。。 Apex代理的FAE团队平均从业经验超过10年，累计服务过500多家电子制造企业。无论您是遇到信号完整性问题还是驱动调试难题，都可以获得专业、快速的技术响应。

与此同时，在电子设备内部，负电源的供电质量直接影响着运算放大器、传感器等精密元件的性能。 当前，非隔离负电压开关电源凭借其高效率和紧凑体积，正逐步取代传统的隔离方案，这得益于专用DC/DC控制芯片的普及。然而，要设计出高性能的DC-DC转换器，闭合环路后的稳定性设计是工程师面临的核心挑战。

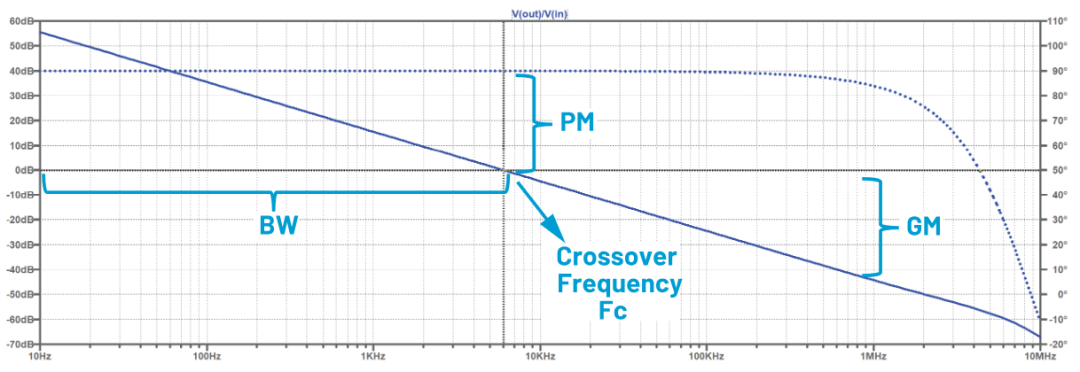

一个稳定的DC-DC电源依赖于精心设计的负反馈环路。 环路中元器件的极点和零点会改变信号增益与相位，若相位损失达到-180°，系统可能发生振荡。因此，确保足够的相位裕量（通常大于45°）和增益裕量是设计的黄金准则。工程师通常通过频率响应分析（生成波特图）或时域负载瞬态测试来验证稳定性。

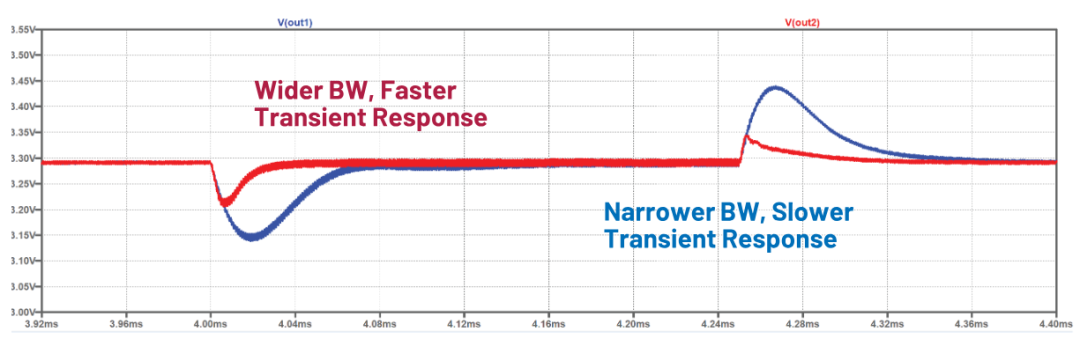

转换器的带宽（即交越频率Fc）决定了其对负载变化的响应速度，通常设计在开关频率的1/10到1/5之间。 更宽的带宽意味着更快的响应，但也对相位裕量的保持提出了更高要求，需要进行细致的权衡。

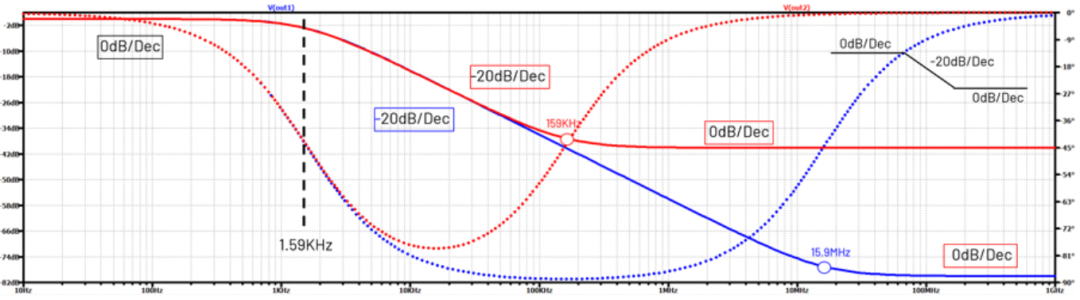

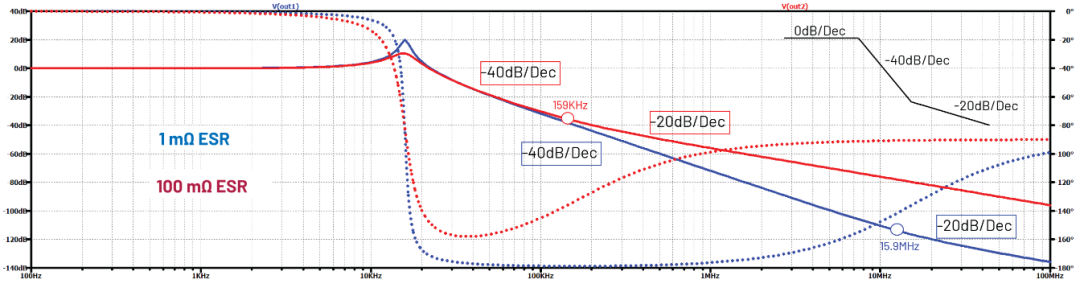

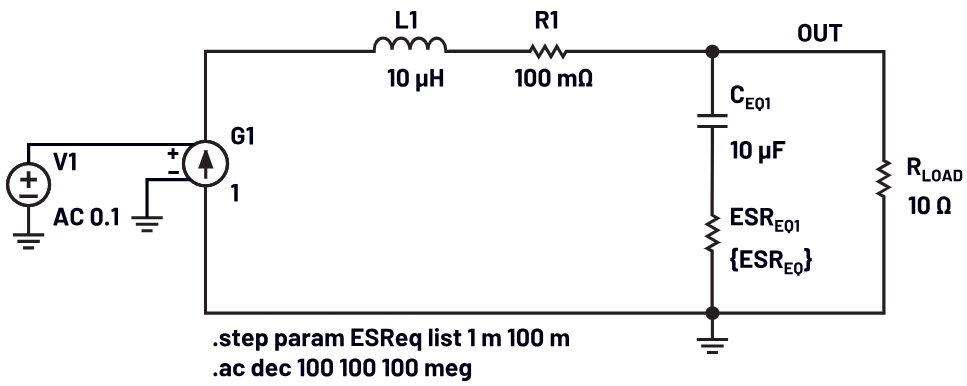

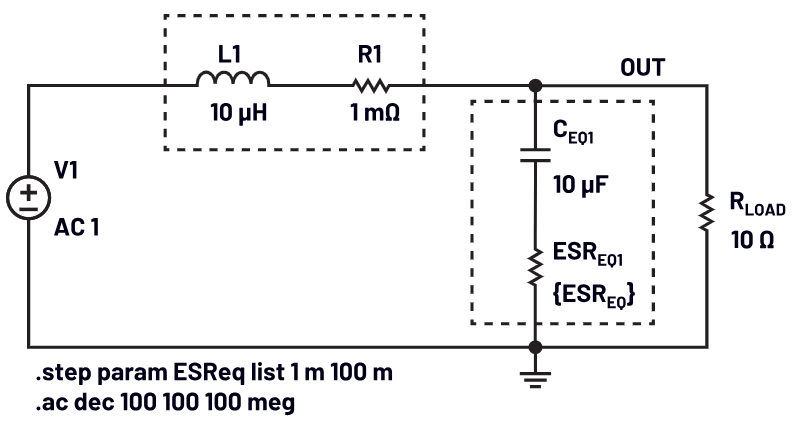

功率级的LC滤波器行为因控制架构不同而差异显著。 在电压模式（VM）控制下，LC滤波器会引入两个极点和一个零点，其频率响应斜率从0 dB/Dec变为-40 dB/Dec再回到-20 dB/Dec。 而在电流模式（CM）控制下，得益于额外的电流反馈，LC滤波器仅引入一个极点和一个零点，响应斜率变化为0 dB/Dec到-20 dB/Dec再到0 dB/Dec。 这使得CM架构通常更易于补偿。

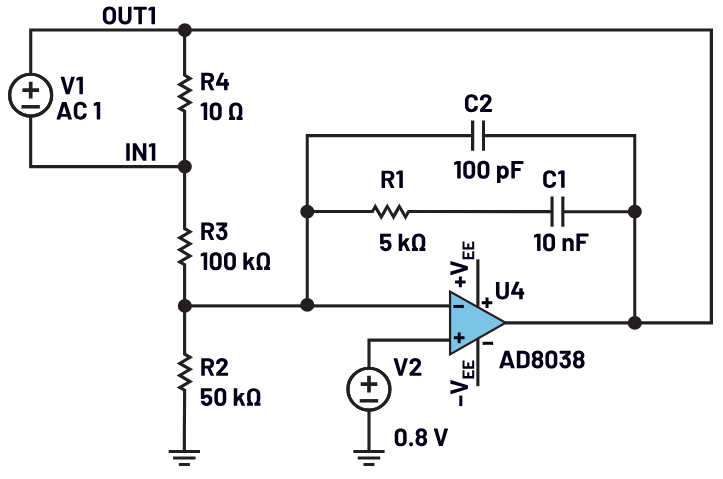

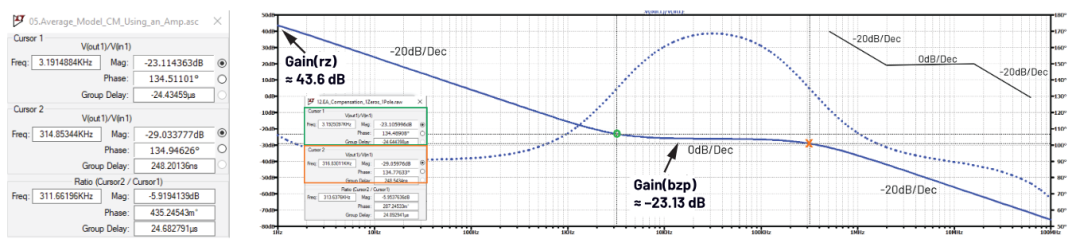

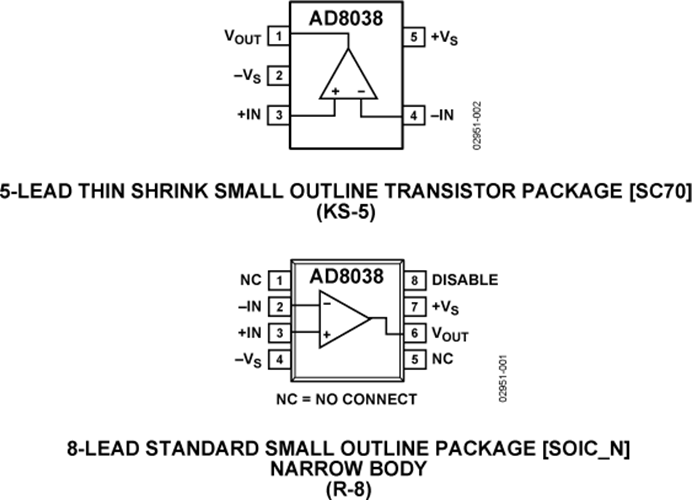

为了抵消LC滤波器造成的相位滞后，需要在环路中添加补偿网络。对于常见的CM架构，通常采用2型补偿器。 通过合理设置补偿器中电阻与电容的值，可以精确放置零点和极点，从而塑造环路的频率响应，确保系统稳定。 市场对于能够简化此类设计的高性能运算放大器及控制芯片需求旺盛，这也推动了相关元器件供应链的活跃。

从宏观电网的无功补偿到微观芯片的供电管理，电源技术的优化是一个贯穿系统层级的工程。深入理解从补偿原理到环路稳定的完整链条，对于开发高效、可靠的电子产品至关重要。在追求更高功率密度和能效的行业趋势下，相关的芯片与解决方案将持续成为市场焦点。
